一、方案背景

2019年3月5日，国务院总理在十三届全国人大二次会议上，代表国务院向大会报告政府工作报告，报告中提出：要深化收费公路制度改革，两年内基本取消全国高速公路省界收费站，实现不停车快捷收费，减少拥堵，便利群众。

5月16日《深化收费公路制度改革取消高速公路省界收费站实施方案》，5月下旬，交通部又印发了《关于大力推动高速公路ETC发展应用工作的通知》，目前交通运输行业正在全力推进此项重大任务；正在有序地进行升级改造，优先解决高速公路省界收费站，部署ETC智能门架系统；其次解决高速公路出入口收费站，实现不停车快捷收费，减少拥堵。

二、ETC门架系统一体化柜简介

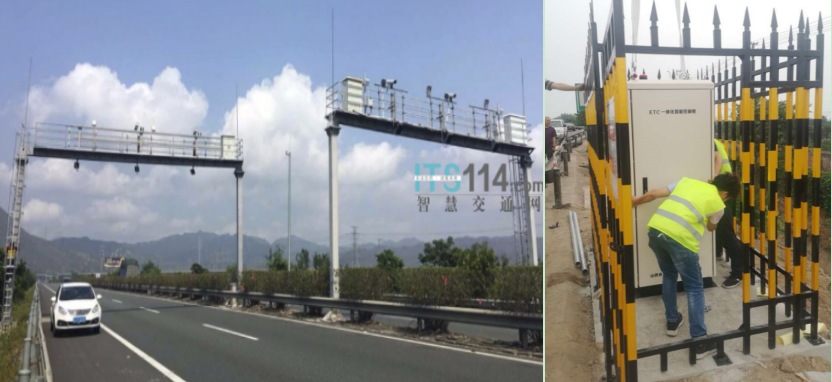

ETC门架系统，需要吊装在露天的高速公路上，ETC门架系统的一体化柜也安装在门架旁，一体化柜需适应各种复杂气候环境：暴晒、防尘防水、防潮湿、防霉变、防盐雾、防锈，要抗风、抗震。

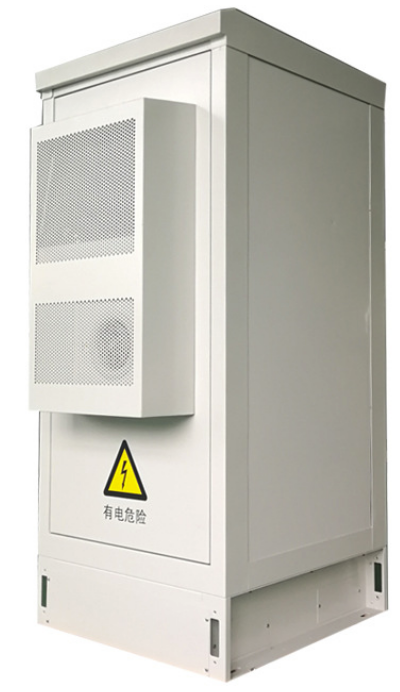

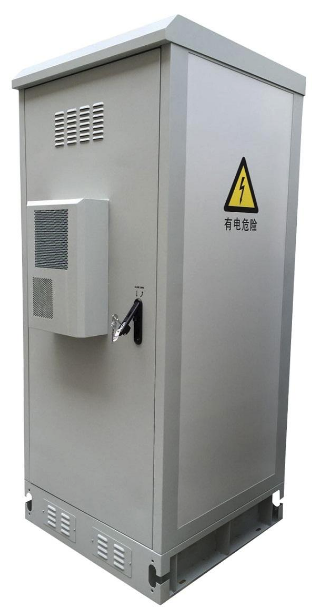

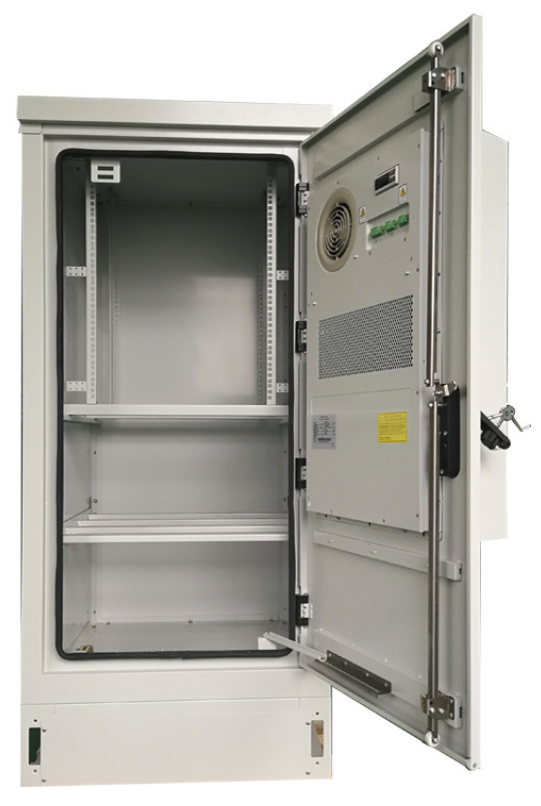

ETC门架系统一体化柜也叫ETC户外一体化柜（简称:ETC一体化柜），其主要为门架车道控制机、工业交换机、收费系统PC等设备提供一体化收容和为门架设备提供可靠供备电，保障路侧关键生产设备的可靠运行。根据业务需求选择合适空间的户外机柜，常见的如下图：

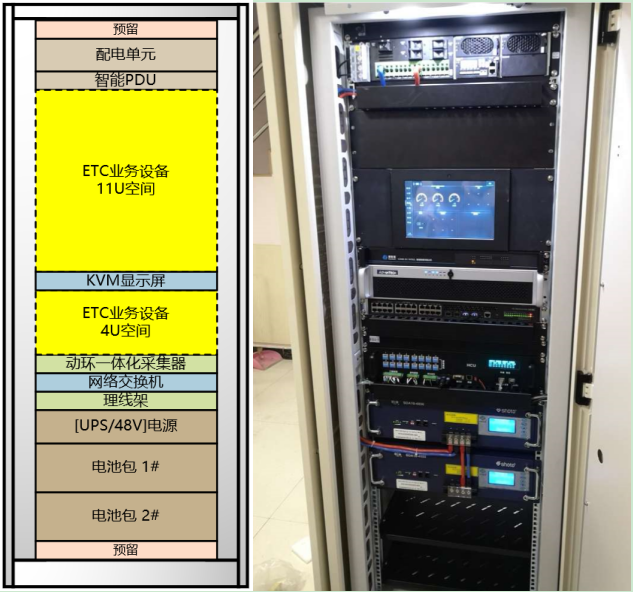

为了给高速公路收费系统提供可靠的支撑，户外柜将配置UPS电源及电池设备、空调设备、配电设备、网络传输设备、环境监控设备。如下图所示：

ETC业务设备有：收费系统PC、车道控制器、天线控制器、RSU（Road Side Unit）设备等。

三、监控对象

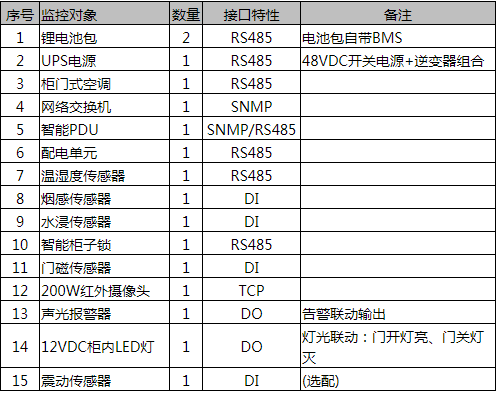

ETC一体化柜监控对象如下：

四、解决方案

1、综合监控主机选型

基于以上的监控对象及ETC一体化柜分布于公路沿线，工况环境较复杂、设备种类多、布设距离远等特性，ETC一体化柜的综合监控主机推荐采用:嵌入式一体化数据采集器；其具备以下特点：

• ①采用ARM Cortex A9 32位处理器，具备低功耗及良好的稳定性。
• ②采用工业级设计，平均无故障时间＞120万小时，可胜任-40~85℃宽温工作环境。
• ③无需主动散热，无风扇设计，杜绝传统风扇积灰、卡死故障。
• ④多场景灵活配置，支持带屏/不带屏使用。
• ⑤采集嵌入式linux操作系统，杜绝X86 windows操作系统蓝屏、卡顿现象。
• ⑥采用eMMC内嵌式存储器，无机械硬盘设计，减少存储器故障。
• ⑦采用底端协议解释，监控数据及告警底端存储，支持web浏览器显示监控组态界面。
• ⑧支持北向接口（如SNMP），可向第三方平台提供数据接口。
• ⑨支持个性化界面配置、协议对接及二次开发。

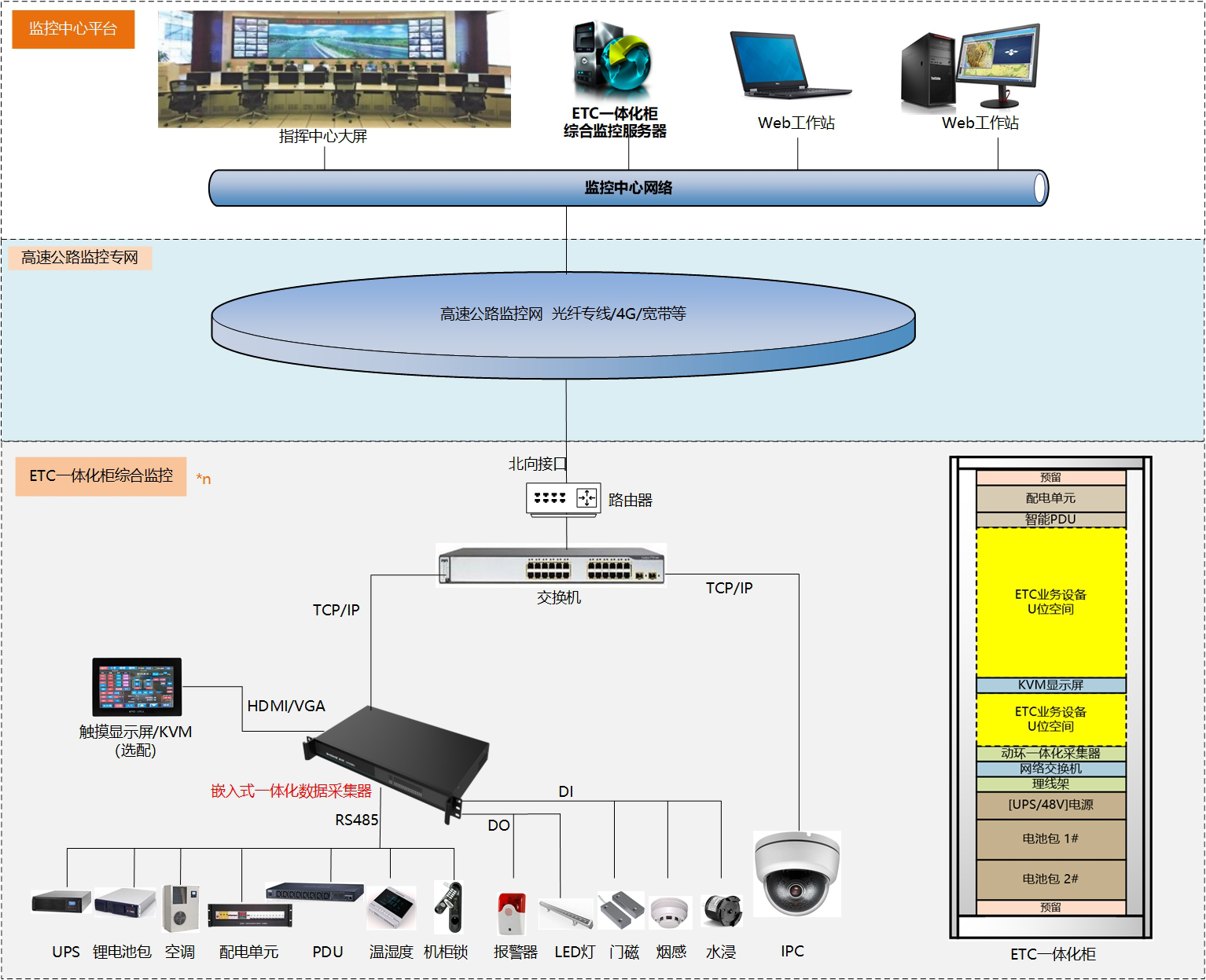

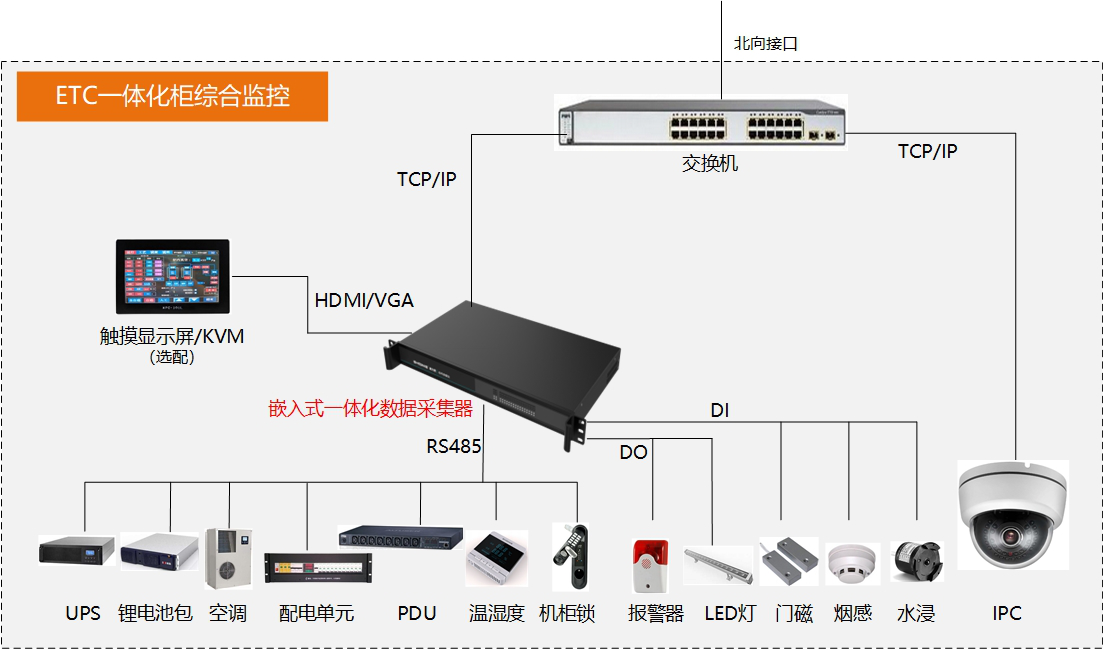

2、监控拓扑图

3、本地一体化柜监控内容

①首页

监控界面显示内容：

• 1. UPS负载率
• 2. UPS电压和电流
• 3. 空调运行数量
• 4. 空调送风及回风温度
• 5. 环境温度，环境湿度
• 6. IT负荷，市电负荷，制冷负荷
• 7. 安全运行天数，设备通讯异常数量
• 8. 实时PUE，实时总功率，实时IT功率，PUE曲线
• 9. 总电能，IT电能，其他电能及柱形图

②配电监控

监控界面显示内容：

• 1. 市电输入电压、电流、频率，电能，功率负载率，电流负载率
• 2. 配电图
• 3. 各个IT支路的电压，电流，功率

③UPS监控

监控界面显示内容：

• 1. UPS输入输出参数(可修改，包括但不限于电压，电流，功率，频率，负载率等)
• 2. UPS重要状态信息(可修改)
• 3. UPS拓扑图
• 4. 电池组总电压，总电流
• 5. 电池组每节电池电压，内阻，温度柱形图及数据表格

④空调

监控界面显示内容：

• 1. 回风温度
• 2. 送风温度
• 3. 回风湿度
• 4. 空调状态信息（包括但不限于机组运行方式，风机运行状态等）
• 5. 空调开关机
• 6. 空调详细参数（包括但不限于风机转速，压缩机转速等）
• 7. 空调设置参数（包括但不限于回风温度设定，送风温度设定，回风高温告警等

⑤环境

监控界面显示内容：

• 1. 温湿度
• 2. 漏水，应急风扇，烟感等设备状态。

⑥告警

监控界面显示内容：

• 1. 全部告警
• 2. 告警类别分类
• 3. 已确认告警
• 4. 门禁事件

⑦历史

监控界面显示内容：

• 1. 各个设备的历史告警
• 2. 历史数据曲线图
• 3. 摄像头抓拍图片

⑧设置

监控界面显示内容：

• 1. 查看系统版本，授权信息
• 2. 设备在线状态
• 3. 设备具体设备点值
• 4. 短/信告警及邮/箱告警设置
• 5. 门禁设置
• 6. 采集器IP设置
• 4、组网方案

本项目将与各运营商合作，由运营商提供各个一体化柜接入网络，实现与总监控中心的互联互通。

现场的接入网纤将有以下形式：光纤专线、4G、宽带等。
