高速公路收费站ETC门架系统一体化柜综合监控动环主机产品功能简介：

• 用于本地监控系统的采集、存储、计算、显示；
• 配合HDMI触摸屏，可通过HDMI显示接口提供HMI监控交互界面，及触摸控制；
• 向下通过自身带的通信口获取被监控设备的基础监控数据；
• 向上通过SNMP北向接口，可被集中管理平台集成；
• RS485\DI\DO 各端口均提供必要的DC12V 供电，简化布线。
• 支持1路交流或高压直流供电输入，满足高压直流适配需求。
• 支持Web配置，超级终端远程配置，支持SNMP 网管功能，支持ssh远程维护。
• 支持接入短信模块，支持本地告警短信推送。
• 支持平台控制DO输出 ，实现远程开机柜门功能。
• 支持触摸屏操作时，USB摄像头自动抓拍，形成操作抓拍记录。
• 历史数据可从本地监控界面导出，支持U盘待外接存储设备。
• 支持SNMP协议北向接口，上传包含PUE、用电量等统计类参数及其它设备测点。

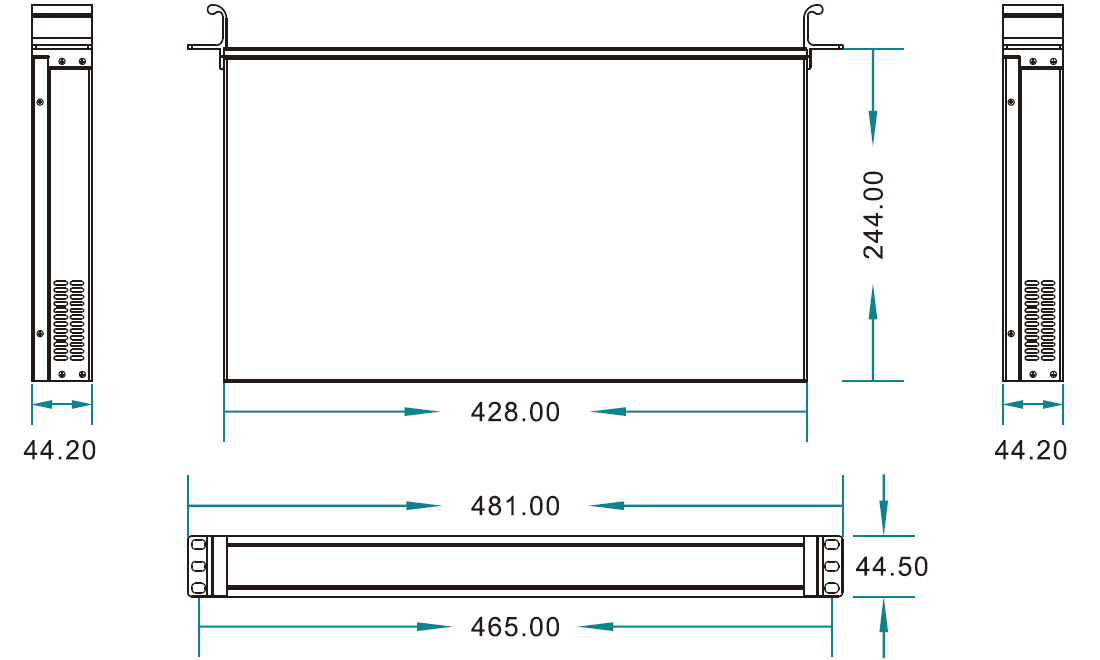

• 1U机架式设计，面板带LED 指示，工作状态一目了然。

ETC门架系统，需要吊装在露天的高速公路上，ETC门架系统的一体化柜也安装在门架旁，一体化柜需适应各种复杂气候环境：暴晒、防尘防水、防潮湿、防霉变、防盐雾、防锈，要抗风、抗震。如下图所示：

ETC门架系统一体化柜也叫ETC户外一体化柜（简称:ETC一体化柜），其主要为门架车道控制机、工业交换机、收费系统PC等设备提供一体化收容和为门架设备提供可靠供备电，保障路侧关键生产设备的可靠运行。根据业务需求选择合适空间的户外机柜，常见的如下图：

为了给高速公路收费系统提供可靠的支撑，户外柜将配置UPS电源及电池设备、空调设备、配电设备、网络传输设备、环境监控设备。

ETC业务设备有：收费系统PC、车道控制器、天线控制器、RSU（Road Side Unit）设备等。

监控对象

ETC一体化柜监控对象如下：

解决方案

1、综合监控主机选型

基于以上的监控对象及ETC一体化柜分布于公路沿线，工况环境较复杂、设备种类多、布设距离远等特性，ETC一体化柜的综合监控主机推荐采用:嵌入式一体化数据采集器；其具备以下特点：

• 采用ARM Cortex A9 32位处理器，具备低功耗及良好的稳定性。
• 采用工业级设计，平均无故障时间＞120万小时，可胜任-40~85℃宽温工作环境。
• 无需主动散热，无风扇设计，杜绝传统风扇积灰、卡死故障。
• 多场景灵活配置，支持带屏/不带屏使用。
• 采集嵌入式linux操作系统，杜绝X86 windows操作系统蓝屏、卡顿现象。
• 采用eMMC内嵌式存储器，无机械硬盘设计，减少存储器故障。
• 采用底端协议解释，监控数据及告警底端存储，支持web浏览器显示监控组态界面。
• 支持北向接口（如SNMP），可向第三方平台提供数据接口。
• 支持个性化界面配置、协议对接及二次开发。

2、监控拓扑图

3、本地一体化柜监控功能

首页：

• UPS负载率
• UPS电压和电流
• 空调运行数量
• 空调送风及回风温度
• 环境温度，环境湿度
• IT负荷，市电负荷，制冷负荷
• 安全运行天数，设备通讯异常数量
• 实时PUE，实时总功率，实时IT功率，PUE曲线
• 总电能，IT电能，其他电能及柱形图

配电监控：

• 市电输入电压、电流、频率，电能，功率负载率，电流负载率
• 配电图
• 各个IT支路的电压，电流，功率

UPS监控

• UPS输入输出参数(可修改，包括但不限于电压，电流，功率，频率，负载率等)
• UPS重要状态信息(可修改)
• UPS拓扑图
• 电池组总电压，总电流
• 电池组每节电池电压，内阻，温度柱形图及数据表格

空调监控

• 回风温度
• 送风温度
• 回风湿度
• 空调状态信息（包括但不限于机组运行方式，风机运行状态等）
• 空调开关机
• 空调详细参数（包括但不限于风机转速，压缩机转速等）
• 空调设置参数（包括但不限于回风温度设定，送风温度设定，回风高温告警等）

环境监控

• 温湿度
• 漏水，应急风扇，烟感等设备状态。

告警管理

• 全部告警
• 告警类别分类
• 已确认告警
• 门禁事件

历史记录

• 各个设备的历史告警
• 历史数据曲线图
• 摄像头抓拍图片

系统设置

• 查看系统版本，授权信息
• 设备在线状态
• 设备具体设备点值
• 短信告警及邮箱告警设置
• 门禁设置
• 采集器IP设置

4、组网方案

本项目将与各运营商合作，由运营商提供各个一体化柜接入网络，实现与总监控中心的互联互通。

现场的接入网纤将有以下形式：光纤专线、4G、宽带等

产品功能简介

• 用于本地监控系统的采集、存储、计算、显示；
• 配合HDMI触摸屏，可通过HDMI显示接口提供HMI监控交互界面，及触摸控制；
• 向下通过自身带的通信口获取被监控设备的基础监控数据；
• 向上通过SNMP北向接口，可被集中管理平台集成；
• RS485\DI\DO 各端口均提供必要的DC12V 供电，简化布线。
• 支持1路交流或高压直流供电输入，满足高压直流适配需求。
• 支持Web配置，超级终端远程配置，支持SNMP 网管功能，支持ssh远程维护。
• 支持接入短信模块，支持本地告警短信推送。
• 支持平台控制DO输出 ，实现远程开机柜门功能。
• 支持触摸屏操作时，USB摄像头自动抓拍，形成操作抓拍记录。
• 历史数据可从本地监控界面导出，支持U盘待外接存储设备。
• 支持SNMP协议北向接口，上传包含PUE、用电量等统计类参数及其它设备测点。
• 1U机架式设计，面板带LED 指示，工作状态一目了然。

MAX-TDCCWG
