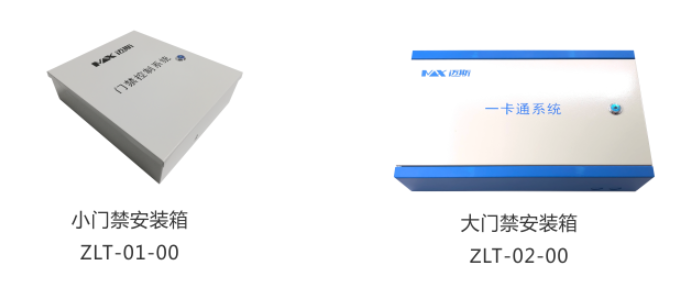

• 安装箱介绍

备注：

箱体尺寸：小—307*260*78mm；大—421*251*87mm

铁箱固定方式：常见的铁箱固定方式为壁挂安装

• 控制器介绍

备注：

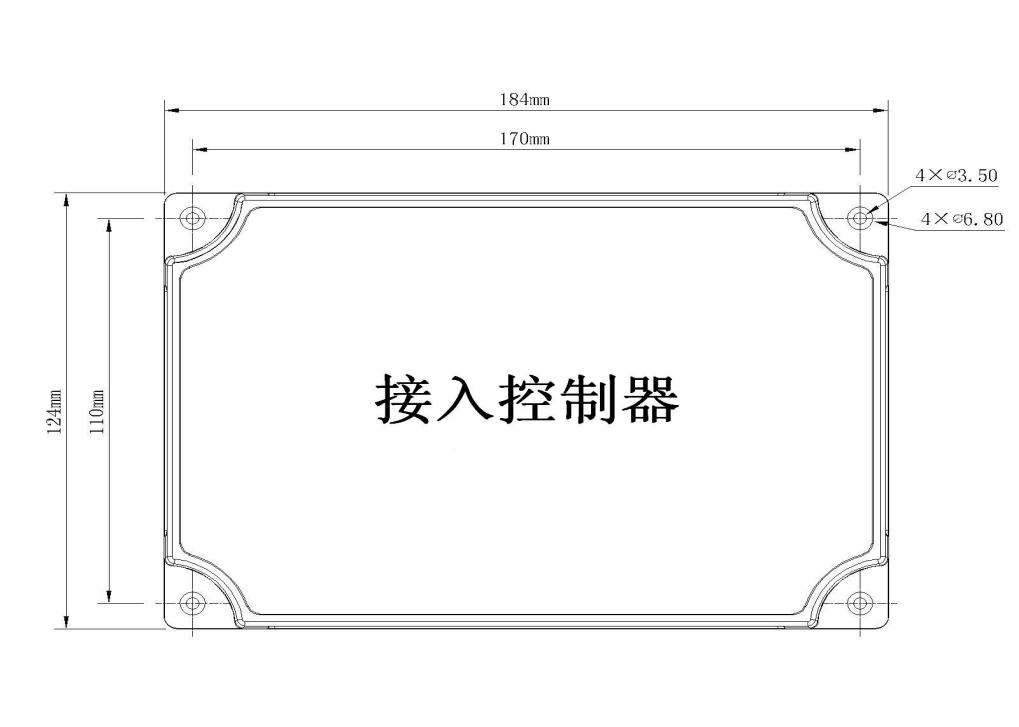

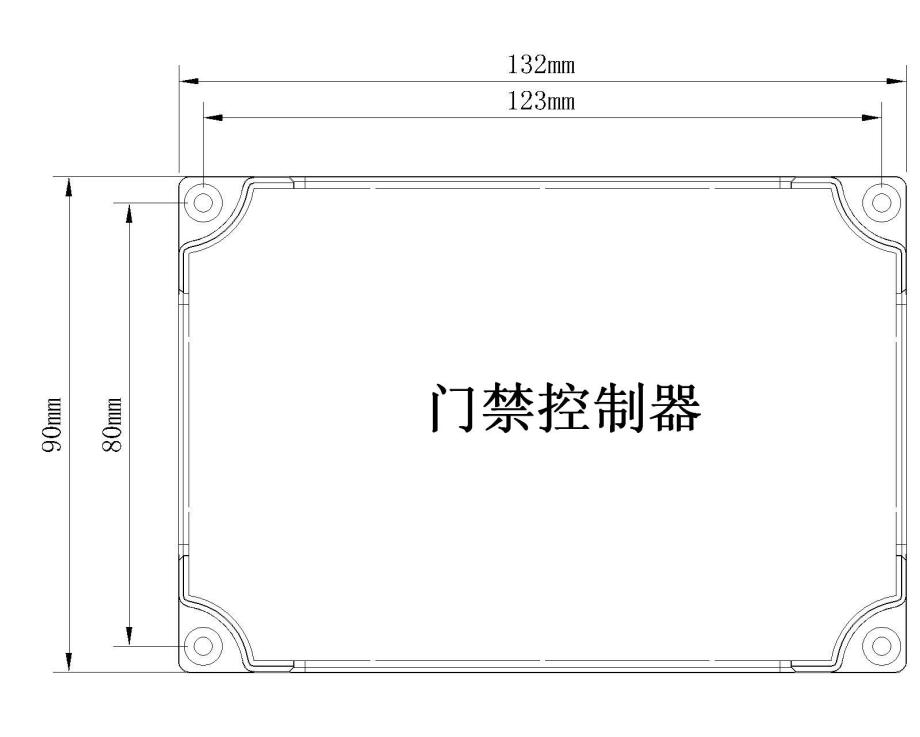

迈斯控制器外观有大小两款，产品尺寸如上图示；

供电：12V  DC；

控制器固定方式：控制器使用螺丝固定于专用铁箱中。

• 安装操作说明

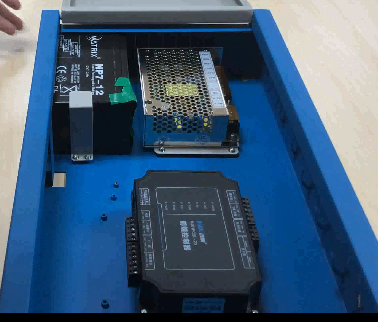

安装效果图

• 安装步骤

说明：无论是大安装箱还是小安装，里面设备安装方式及步骤都是一样的。

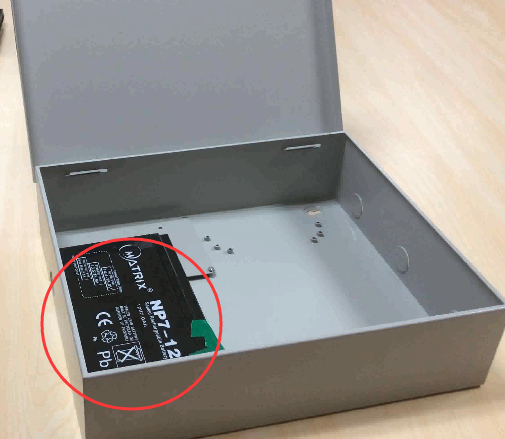

后备电源安装

1、卸下蓄电池挡板，同时拿下铁箱配件；

2、把蓄电池放在铁箱内对应位置；

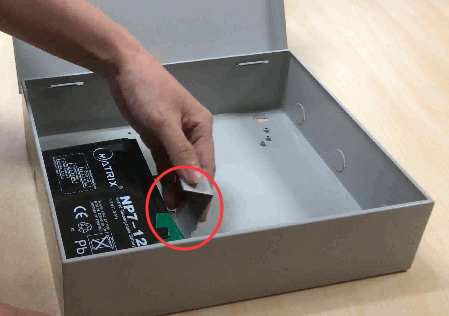

3、把挡板装回铁箱；

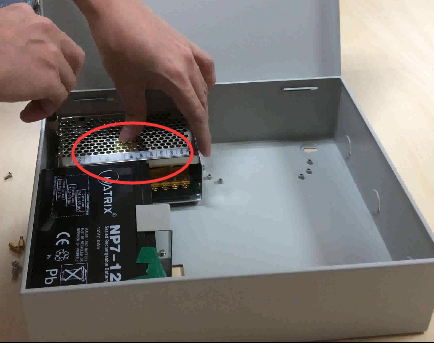

电源安装

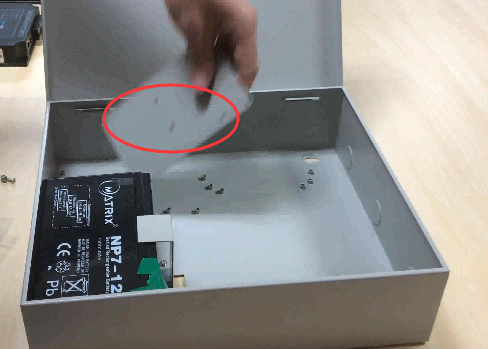

1、卸下电源固定底板；

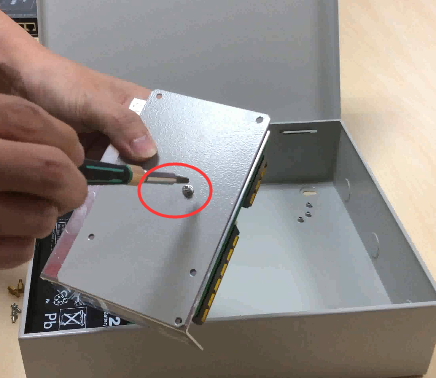

2、把电源固定在底板上；

3、把固定了电源的底板装回铁箱；

 小控制器安装

1. 先拿控制器校准铁箱孔位；

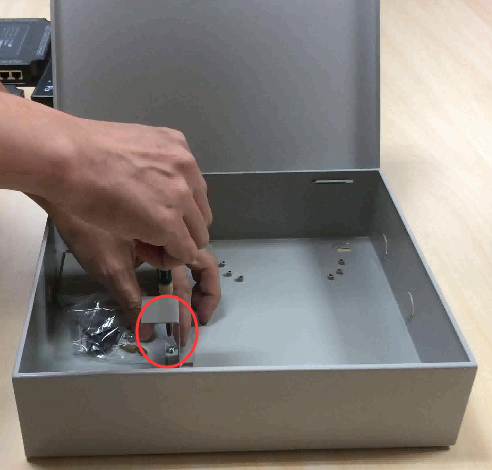

2. 在校准的空位上拧上铜柱；
3. 固定控制器在铜柱上；

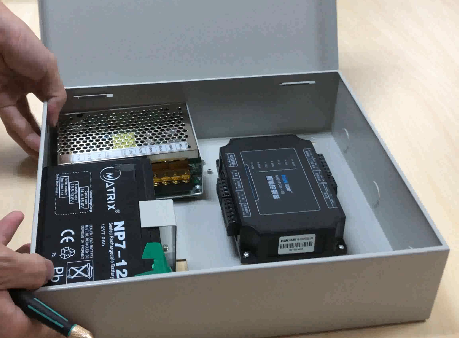

大控制器安装

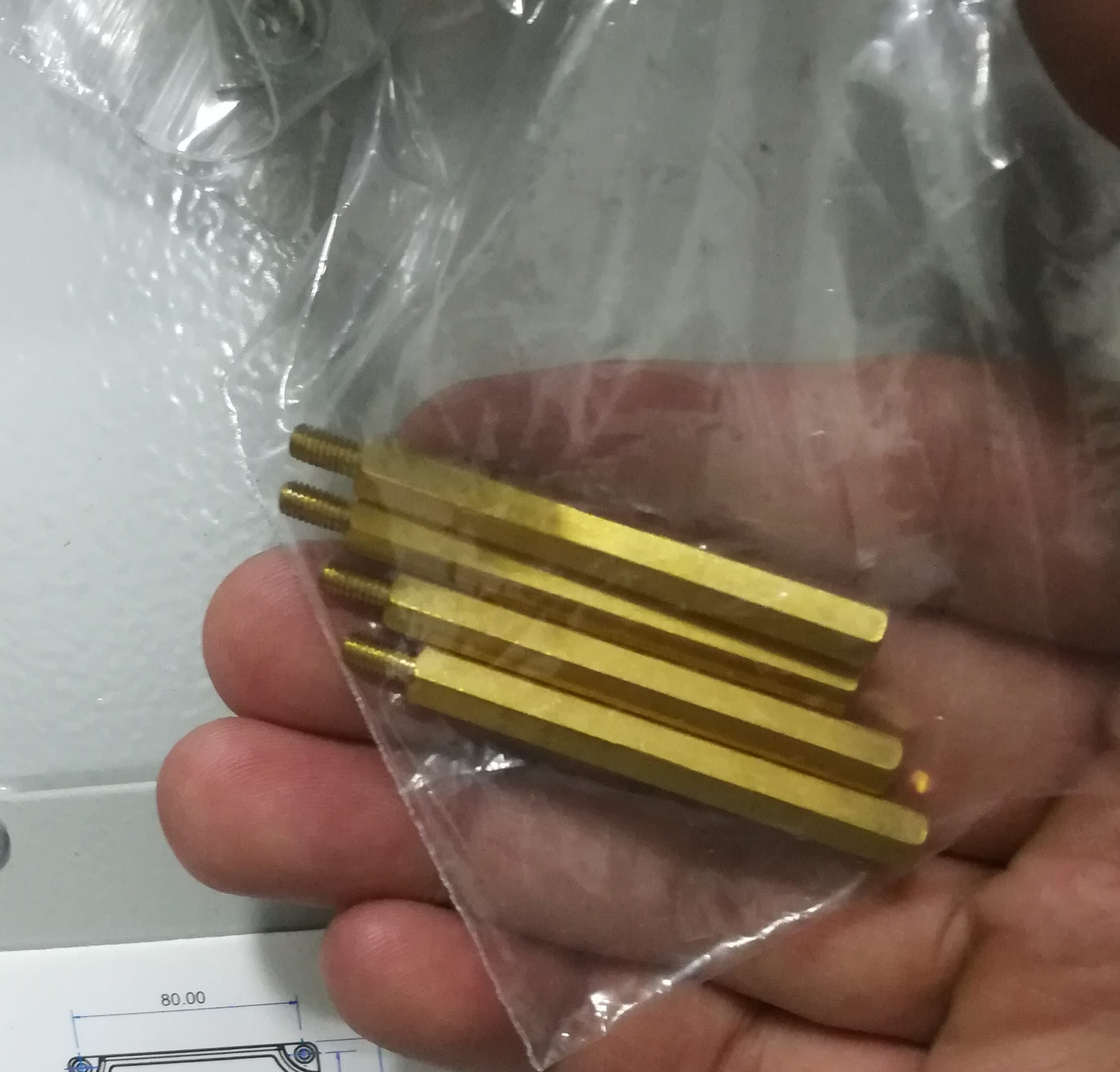

1. 大尺寸控制器安装在小铁箱是需要使用长款的铜柱；
2. 同样先用控制器校准孔位；
3. 然后在校准的空位上拧上铜柱；
4. 固定控制器在铜柱上；

出线口说明

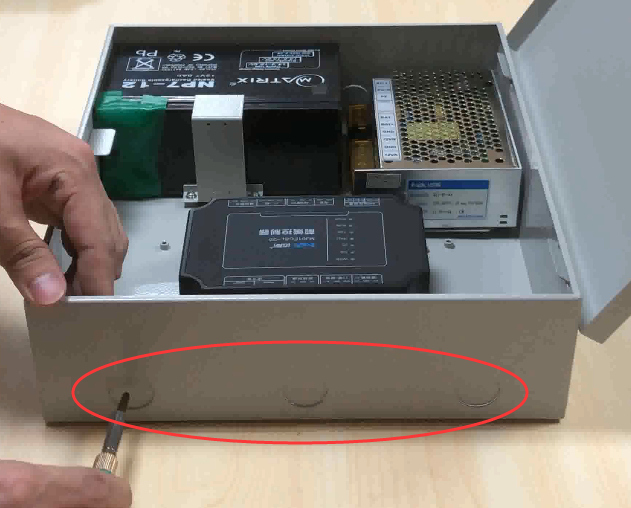

1. 大小两种铁箱上下两边都有预留的出线口，戳开上面的挡块即可正常走线；
